从“小心翼翼安装”到“随便造照样稳”，金钢编码器的高容忍秘密全拆解

从静态安装到动态容忍，重新认识机器人关节编码器的可靠性

在机器人关节中，编码器承担着角度反馈的重要任务，它就像关节的眼睛，需要持续、稳定地把关节位置反馈给控制系统。编码器的角度输出一旦出现异常，控制系统就可能根据不可靠的位置反馈作出错误调节，进而引发关节抖动、报警或异常停机。对机器人关节而言，编码器不仅要“看得准”，更要在持续运动和复杂受力条件下始终“看得准”。

为什么关节在台架测试中表现正常，一上机就异常？

关节在台架测试中运行正常，装上整机后却出现异常，是许多机器人关节工程师都遇到过的棘手问题。更让人困惑的是，当工程师费力地把关节从整机上拆下来，重新放回台架测试时，异常往往又消失了，问题无法稳定复现，排查也就失去了方向。

为什么台架测试没有用呢？

在典型工业设备中，电机通常按照预先设定的轨迹执行运动。它的转速、负载方向、工作节拍以及安装条件相对明确，设计人员可以围绕已知工况完成选型和结构设计。即使存在加减速和负载变化，其运行边界通常也是可预期、可重复的，台架测试是能够很好模拟他的工况的，而机器人关节则不同，他面对的运行条件是更加复杂和多变的。

机器人是一个多关节耦合系统。每个关节既要主动驱动整机运动，也会被其他关节的动作、机器人姿态变化、负载转移以及与外界的接触反向影响。一个关节此刻承受的载荷，可能在下一个动作中改变大小甚至改变方向；同一个动作在不同姿态、不同负载和不同落地条件下，也可能形成完全不同的受力状态。

而且这种变化正在变得更加明显。

近几年，从机器人运动会以及各类机器人公开演示中可以直观看到，机器人的运动能力正在快速提升。从过去相对缓慢、谨慎的行走，发展到今天的奔跑、跳跃、快速转身、连续起落和复杂地形运动。机器人动作越快、幅度越大，关节承受的瞬时载荷和弯矩越复杂，内部结构在受力状态下产生的相对变化也就越值得关注。

静态装得再准，也架不住动态一抖

机器人关节里，编码器就像眼睛一样，如果眼睛出现异常后，整个电机会抖、会报警、会停机，出现各种问题。

编码器出厂时一般都会给一堆安装要求：安装气隙、偏心度、平行度……

这些参数主要定义了编码器刚刚装配完成时，装配精度应该控制在什么范围内，金钢把这个定义为静态安装参数，静态装配是编码器实现高精度测量的基石。

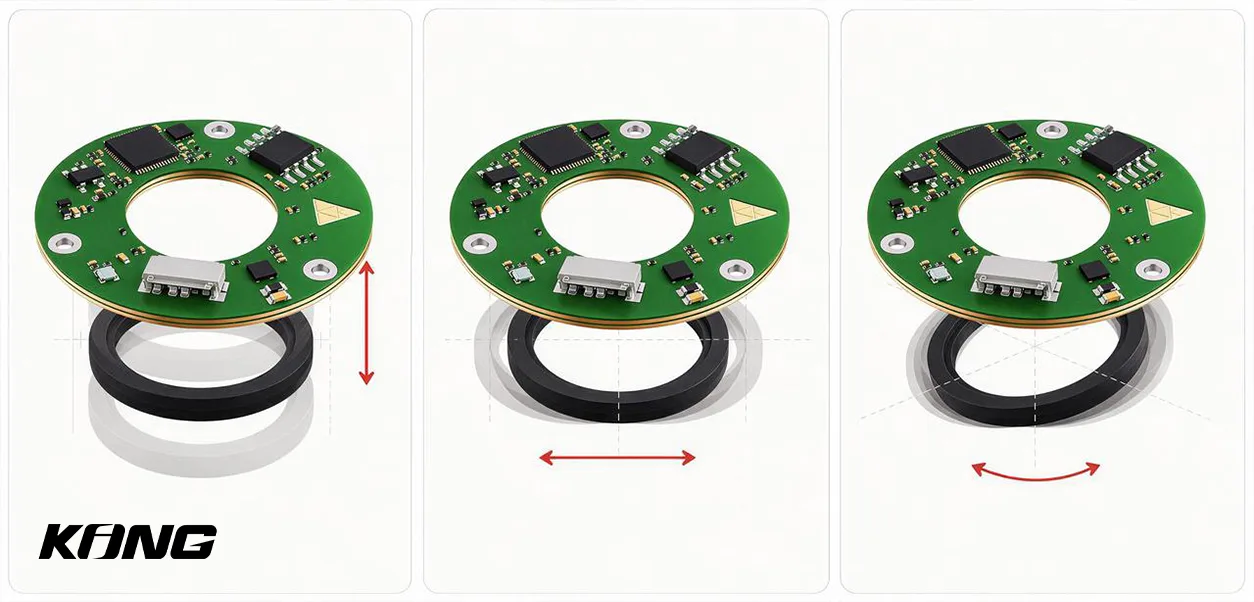

但是静态装的再好，当机器人运动起来之后，所有的关键参数都要被重新认识，原本满足静态要求的转子与定子，会因为受力出现轴向窜动、径向窜动、也会承受各种弯矩带来的结构变化，当受力消失了，这些变化也是不容易被测出来的，我们把这种受力时候导致的结构变化定义为动态变化，这些变化一旦超出编码器的容忍边界，那么角度输出就可能出现异常。

简单说：静态参数决定“起步准不准”，动态容忍能力决定“跑起来稳不稳”。市面上很多编码器只要求了客户的静态安装数据，而对编码器自身的动态容忍很少提及，大家普遍对这方面的认识也会比较弱。

我们的逻辑变了：让编码器去适应关节，而不是反过来

过去行业主流思路是：编码器提苛刻安装要求，客户砸钱提高机加工精度、上高等级轴承、加装配检测环节。成本上去了，良率下来了，问题还没根治。我们的做法是反过来的。先把真实关节里不可避免的安装偏差和动态变化研究透，然后让编码器自己去覆盖这些变化边界。说白了，把“客户适应编码器”，变成“编码器适应真实关节”。这不是降低标准，而是让编码器承担更多系统责任——从卖一个零件，变成帮客户解决一类问题。目前我们已经可以容忍多种动态耦合的情况下，比如轴向、径向、转子倾斜、定子倾斜，各种耦合工况下都可以保证编码器的稳定性。

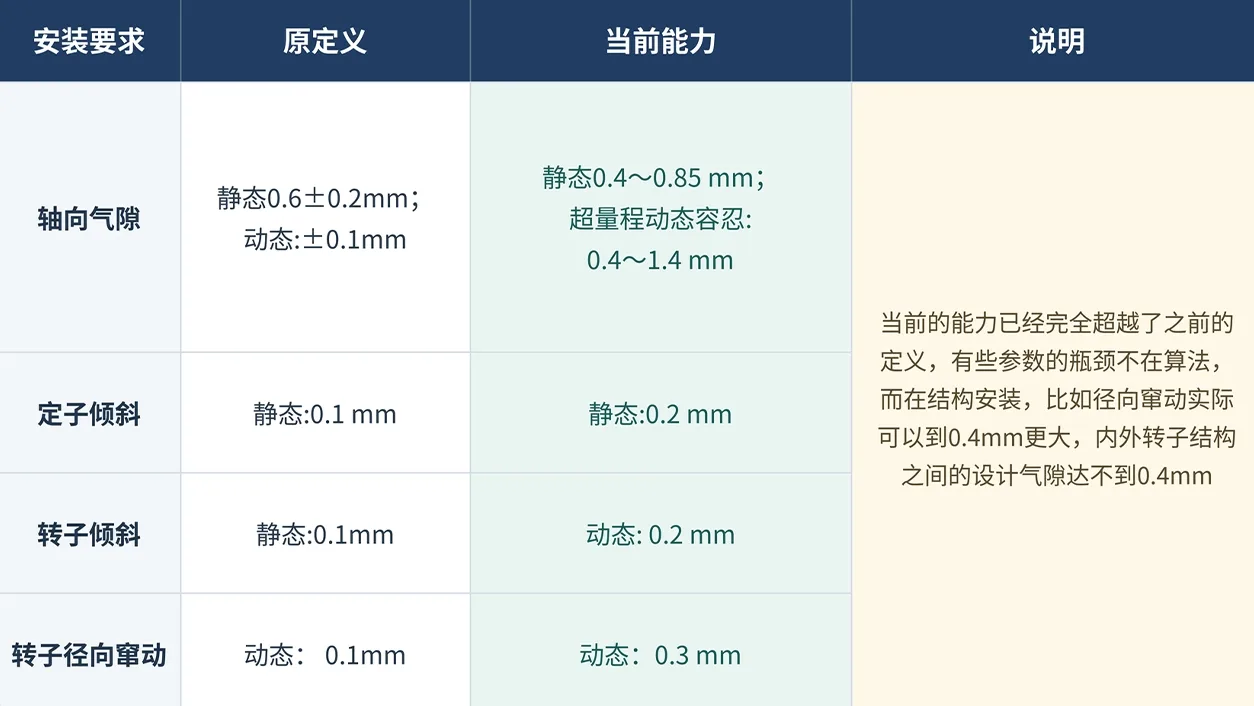

以DPT系列为例，看一下他的演变史

怎么做到的？把“磁场畸变”管住

当关节运动和受力时，编码器转子与定子相对位置变化，磁场信息就会偏离理想状态，如果系统不能正确识别并处理，那么角度输出就可能出现异常。我们核心做的一件事就是：建立对磁场畸变的识别与抗干扰能力。不管你怎么震、怎么偏，系统能自己识别出畸变并实时修正。目前，我们的金钢DPT系列在机器人关节磁编码器市场占有率约80%——也就是市面上每10台机器人，8台用的都是我们的方案。这个系列经过大量真实工况验证，当前的动态容忍能力，经过迭代，远远超出了最初定义时动态边界，从上面的表格数据中就能感受到变化。80%的市占率，就是大多数用户的选择。

跑跳、冲击更猛的场景？我们有DPB双编码器方案

如果DPT是“全能战士”，那面向机器狗、足式机器人这类高频冲击场景，我们还有DPB双编码器方案。该系列进一步扩大了结构设计和动态运行边界，静态安装气隙也已经扩到0.8±0.3mm，也依旧是超量程范围内可以保证其动态稳定性，关于DPB系列的结构特点与动态容忍能力，我们将在后续内容中进一步介绍，也欢迎大家移步官网，抢先尝试：kingkong.tech/encoder/DPB

最后说句实在话

我们始终重视编码器在真实应用中的稳定性，并会持续满足机器人市场的实际需求，扩大编码器在非理想结构和动态工况下的可用边界。机器人在变，我们变得更快。我们的目标从来不是做一块漂亮的参数表，而是让编码器在真实关节里更好用——容得下变化，守得住稳定。
