DPT双编码器

世界最紧凑,双24位分辨率,±0.01°精度

磁编码器专家
25mm参照物

25mm参照

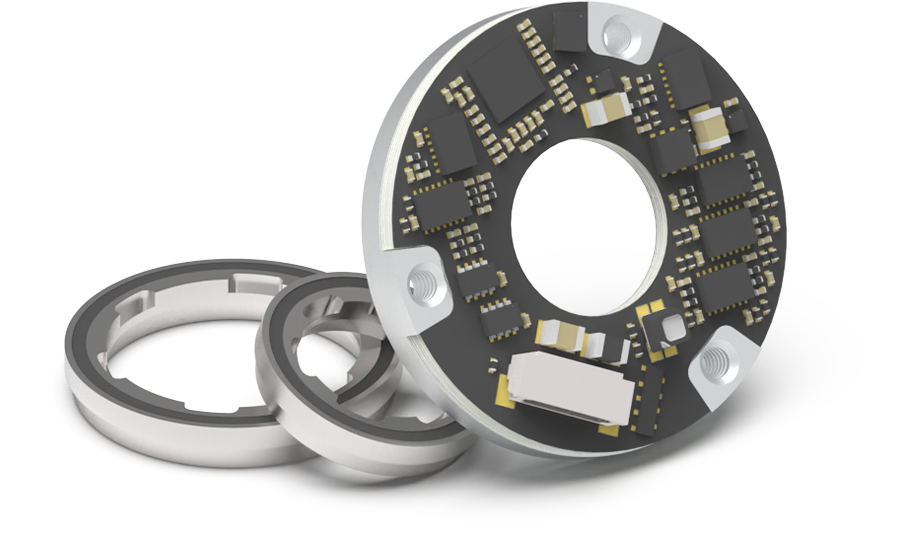

DPT双编码器 10系列

10系列

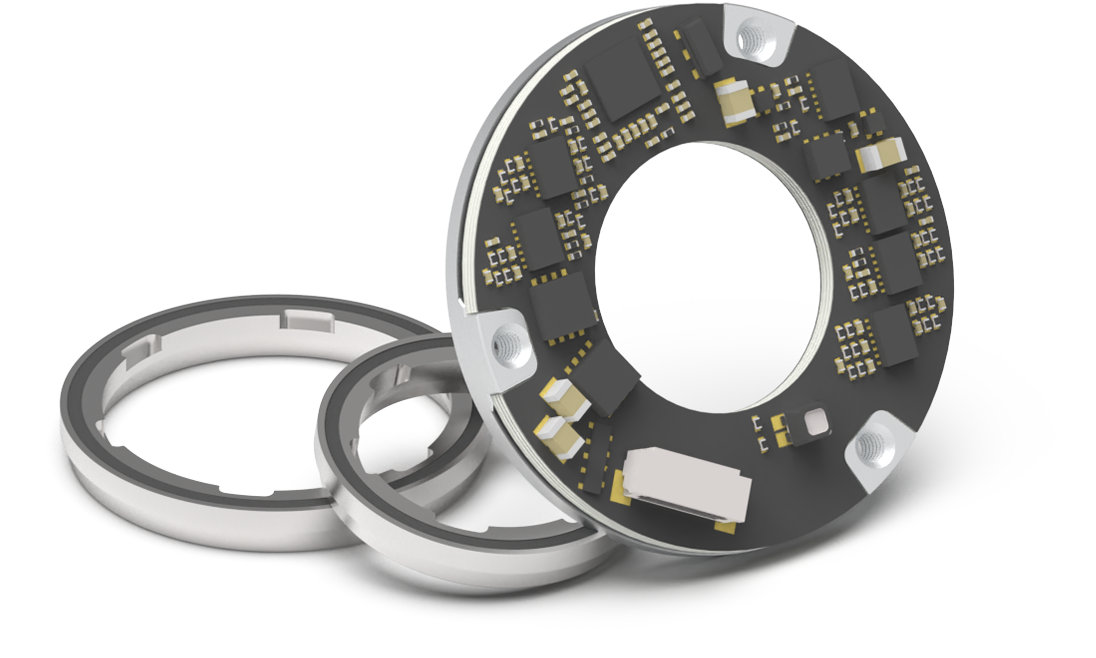

DPT双编码器 15系列

15系列

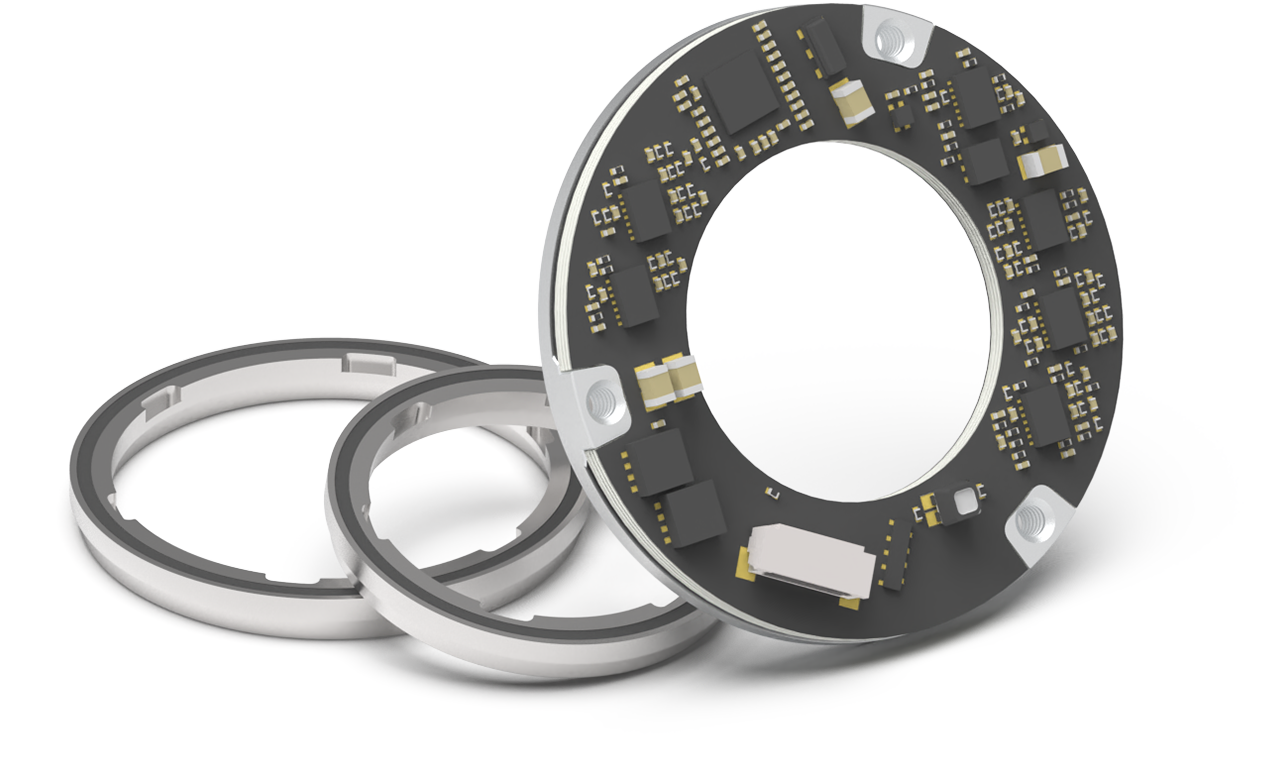

DPT双编码器 20系列

20系列

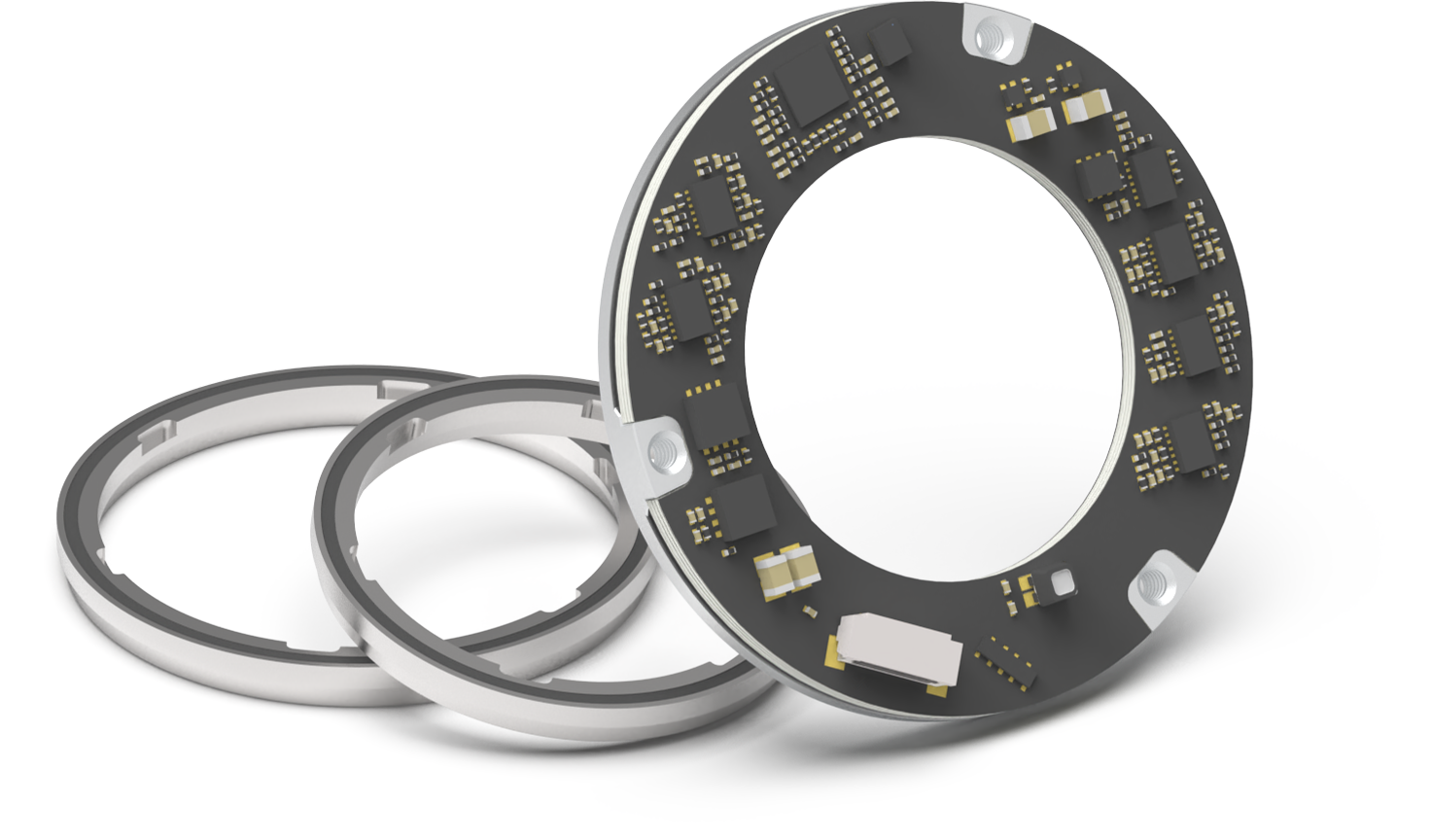

DPT双编码器 25系列

25系列

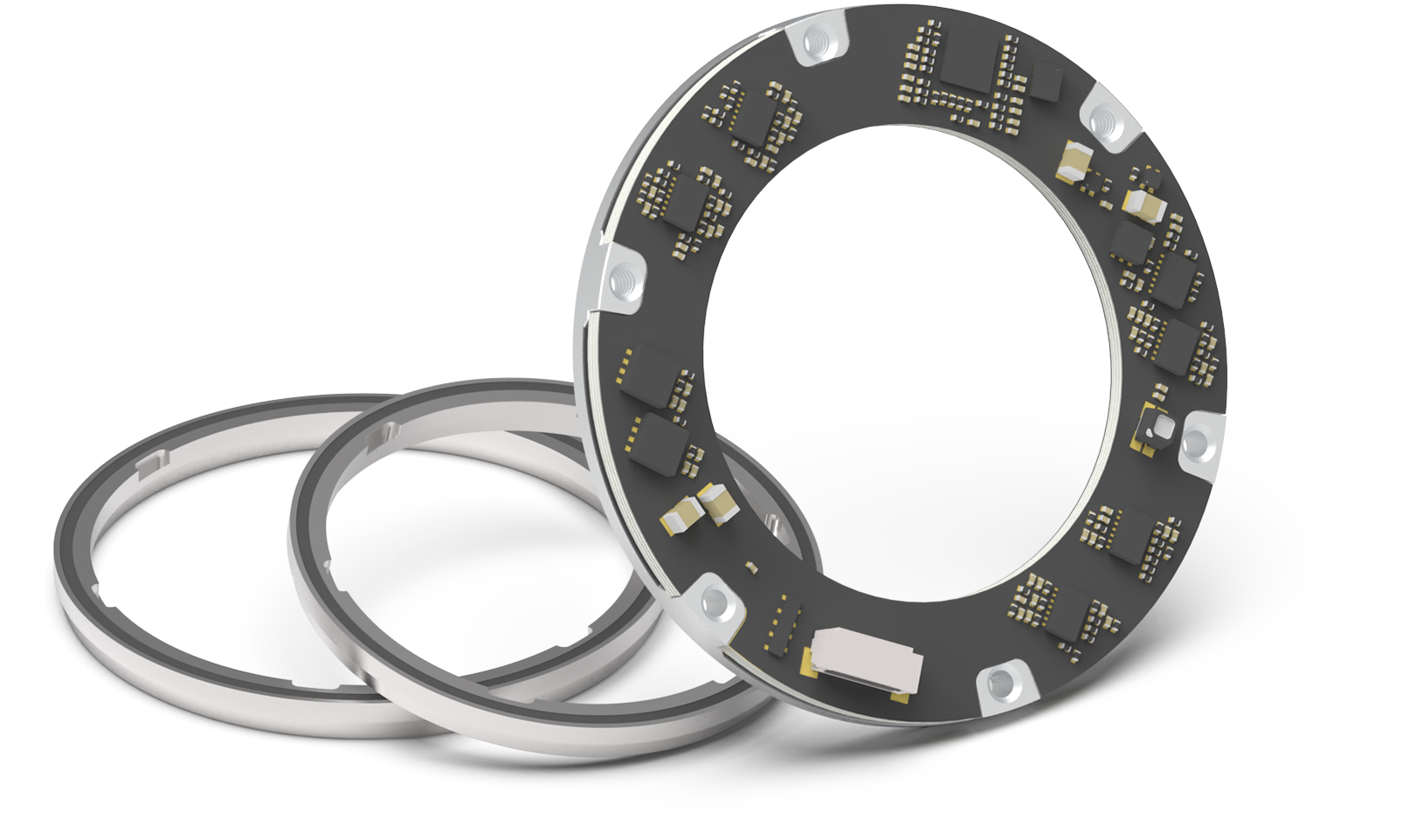

DPT磁编码器 30系列

30系列

高精度

双±0.01°绝对定位精度

超紧凑

径向单边宽度7.5mm

型号全

覆盖所有中空关节设计

产品详情

  • 双超高精度(≤0.01˚)
  • 双24位绝对值输出
  • 超紧凑(径向单边7mm)
  • 中空不限制安装位置
  • 唯一数据标定成形
  • 多种输出接口
  • 各种环境干扰抗性

DPT磁双编码器为机器人一体化关节专用,使用金钢科技图案式磁技术,在有限的体积内可以达到两个轴的测量,达到类光电的分辨率与精度,同时拥有高强的抗环境干扰能力。

该编码器由磁电技术驱动,且拥有独特的干扰屏蔽技术,编码器内部拥有多个高精度霍尔传感器测量转子磁环的磁场变化情况,并且拥有金钢科技提供的精密标定技术成形,每个产品出厂都拥有独一无二的磁场标定数据,提供最佳的测量精度。

独特的动、静件公差配合安装技术在简化用户安装的同时,也为测量精度保驾护航。

分离式的磁电方案拥有更强的环境承受力,如振动、灰尘、油污等,且可以运转于超高速情况中,均不会影响编码器精度与工作寿命。

超薄紧密的中空结构,更方便在各种应用场景中嵌入。

相关文章

相关应用

3D预览

产品图纸

系列 内圈转子 外圈转子 外径 图纸
10 M10 x 0.4mm M15 x 0.4mm 25
15 M15 x 0.4mm M20 x 0.4mm 30
20 M20 x 0.4mm M25 x 0.4mm 35
25 M25 x 0.4mm M30 x 0.4mm 40
30 M30 x 0.4mm M35 x 0.4mm 45

*更多尺寸型号请联系厂家
