MPT磁编码器

24位分辨率,±0.01°精度

磁编码器专家
25mm参照物

25mm参照

MPT双编码器 10系列

10系列

MPT双编码器 15系列

15系列

MPT双编码器 20系列

20系列

MPT双编码器 25系列

25系列

MPT磁编码器 30系列

30系列

MPT磁编码器 35系列

35系列

高精度

±0.01°绝对定位精度

超紧凑

径向单边宽度5mm

型号全

覆盖小尺寸所有型号

产品详情

  • 超高精度(≤0.01˚)
  • 24位绝对值输出
  • 超紧凑(径向单边5mm)
  • 中空不限制安装位置
  • 唯一数据标定成形
  • 多种输出接口
  • 各种环境干扰抗性

MPT磁编码器超紧凑款产品,使用金钢科技图案式磁技术,在极其有限的体积内可以实现高精度的测量,达到类光电的分辨率与精度,同时拥有高强的抗环境干扰能力。

该编码器由磁电技术驱动,且拥有独特的干扰屏蔽技术,编码器内部拥有多个高精度霍尔传感器测量转子磁环的磁场变化情况,并且拥有金钢科技提供的精密标定技术成形,每个产品出厂都拥有独一无二的磁场标定数据,提供最佳的测量精度。

独特的动、静件公差配合安装技术在简化用户安装的同时,也为测量精度保驾护航。

分离式的磁电方案拥有更强的环境承受力,如振动、灰尘、油污等,且可以运转于超高速情况中,均不会影响编码器精度与工作寿命。

超薄紧密的中空结构,更方便在各种应用场景中嵌入。

相关文章

相关应用

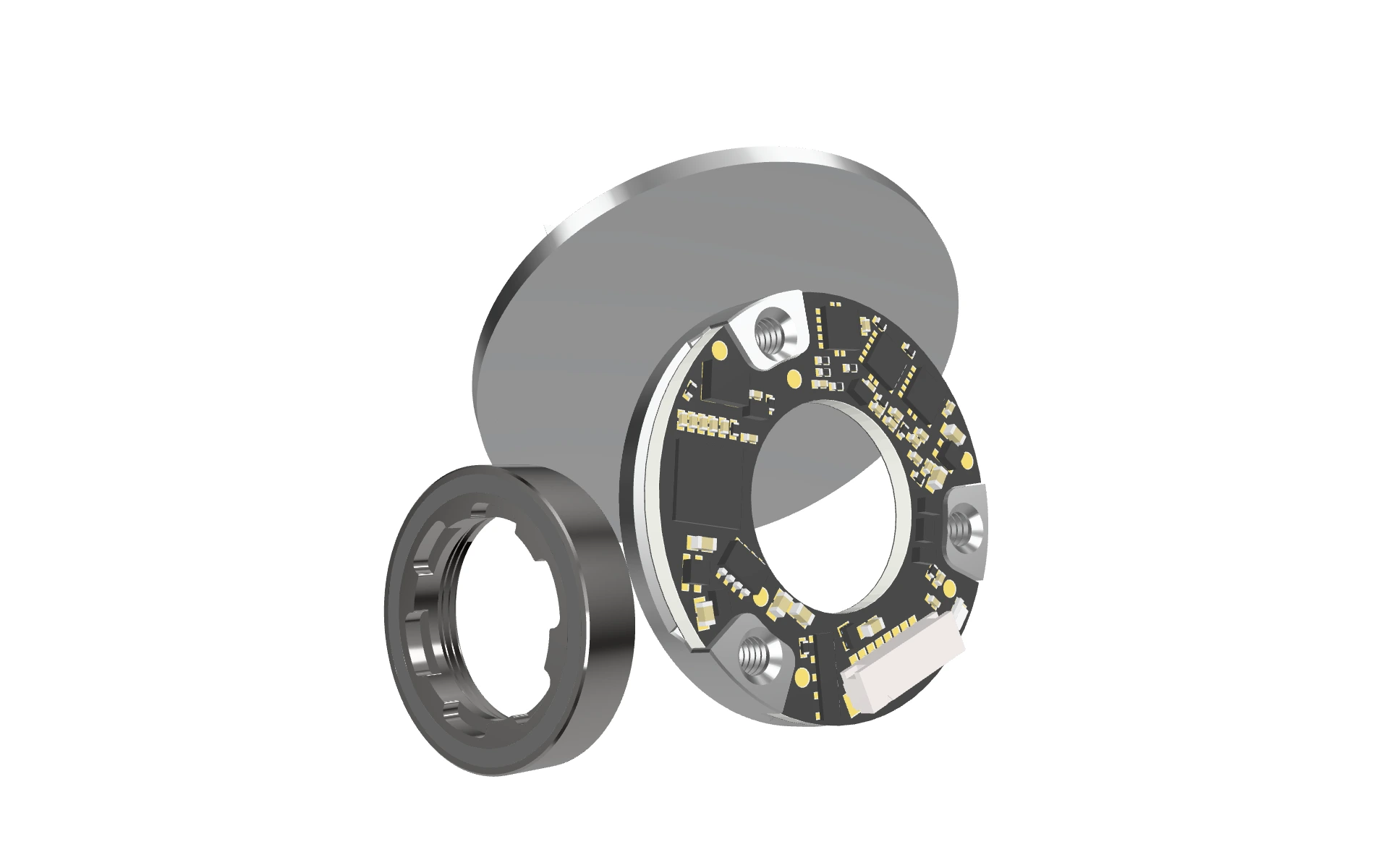

3D预览

产品图纸

系列 转子螺纹 外径 图纸
10 M8 x 0.4mm 20
M10 x 0.4mm
15 M13 x 0.4mm 25
M14 x 0.4mm
M15 x 0.4mm
20 M18 x 0.4mm 30
M20 x 0.4mm 30
25 M25 x 0.4mm 35
30 M30 x 0.4mm 40
35 M35 x 0.4mm 45

*更多尺寸型号请联系厂家
